I . معايير الإضاءة


1. معيار إضاءة المطارات


منطقة الانارة

مرجع الارتفاع والاستواء

مستوى الإضاءة المعياري (لكس)

انتظام الإضاءة الافقية

GR

Ra

الموضع الأفقي

العمودي

مقاعد الطائرة

السطح

20

30

0.25

_

20

مقاعد الطائرة الخاصة

السطح

30

30

0.30

50

60

مساحة العمل في المطار

السطح

10

_

0.25

_

20

منطقة الصيانة

مسوى العمل

200

_

0.50

45

60




1.

2. معيار إضاءة المواني


منطقة الانارة

مرجع الارتفاع والاستواء

مستوى الإضاءة المعياري (لكس)

انتظام الإضاءة الافقية

GR

Ra

منفذ

البضائع العامة

الارضية

15

0.25

50

20

البضائع الجافة الكبيرة

الارضية

10

0.25

50

20

البضائع السائلة الكبيرة

الارضية

15

0.25

50

20

الحاويات

الارضية

20

0.25

50

20

البضائع المتنقلة

الارضية

50

0.25

50

20

باحة التخزين

البضائع العامة

الارضية

15

0.25

50

20

البضائع الجافة الكبيرة

الارضية

3

-

-

20

الحاويات

الارضية

20

0.25

55

20

المخازن

الارضية

5

-

-

20

باب منطقة الحاويات

الارضية

100

0.40

45

20

البضائع المتنقلة

الارضية

30

0.40

55

20

طريق الميناء

الطريق الرئيسي

الارضية

15

0.40

-

20

الطريق الفرعي

الارضية

10

0.25

-

20

خط السكة الحديدية

الارضية

10

0.25

-

20




ملاحظات:

1. يمكن لميناء الحاويات الكبيرة الساحلي المزاذحم ان يحسن من مستوى قيمة معيار الإضاءة.

2. درجة الاتمتة العالية، والمساحة الميدانية غير المراقبة من اجل تقليل مستوى معيار الإضاءة.


II . حلول انارة المطارات:







المصابيح المعمول بها للإنارة، كما هو موضح ادناه:

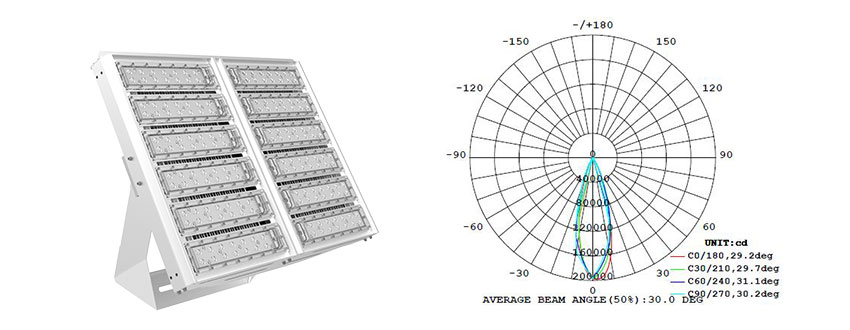

مصابيح السارية المرتفعة ليد

رقم الموديل.

YHL-PO-600

الطاقة

600W

تدفق الاضاءة

≥66000Lm

الكفاءة

≥110Lm/W

زاوية الشعاع

30*30°






مخطط الحلول

ترتيب المصابيح: ترتيب السفق الجانبي

الابعاد: طول منطقة صيانة المطار 6. 228 م, عرض 89.25 م, الارتفاع 25 م.

التكوين الاساسي: اجمالي 3 مقاعد طائرة، كل جناح من اجنحة الطائرة يحوي ثلاثة مصابيح السارية المرتفعة قوة 600واط اجمالي 18 مصباح

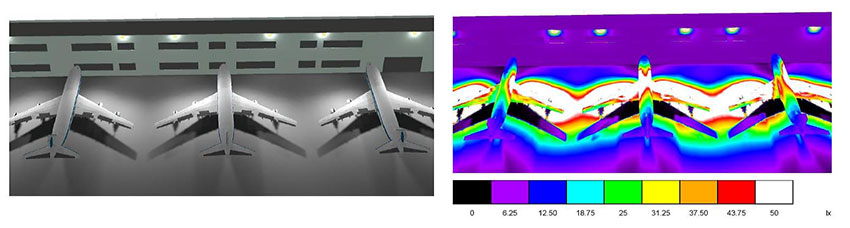

الاسم

 مخطط الرسم التوضيحي للمصابيح

الرسم البياني

الاسم

 تمثيل ثلاثي الابعاد

 تمثيل الوان الضواء

الرسم البياني

الاسم

المقاييس الرمادي

خطوط التساوي

الرسم البياني

 متوسط الإضاءة

24lx

 الإضاءة القصوى

107lx

الاسم

المقاييس الرمادي

Isolines

الرسم البياني

متوسط الإضاءة

35lx

 الإضاءة القصوى

146lx




III、جدول تحليل الجدوى الاقتصادية



عنصر المقارنة

مصابيح السارية المرتفع ليد قوة 600واط

2000W HPSL

خصائص المنتج

عمر الخدمة

50,000 h

12,000 h

حماية البيئة

لا يحتوي على الزئبق ولا المواد الكيميائية السامة ولا اشعاعات ولا اشعة فوق بنفسجية.

لزيبق والغازات الضارة، يحتاج الى إعادة تدوير

جهد الإقلاع

AC 100277V

  فوق AC198V

جودة الإضاءة

لا وهج ولا اهتزاز

اهتزاز, ووهج

تحليل كلفة الاستخدام

الطاقة (واط)

600

2250

زمن الإضاءة (ساعة)

10

الكمية

100

استهلاك الطاقة لكل يوم

600

2250

نسبة توفير الطاقة

73.3%

نسبة استهلاك الطاقة في 5سنوات

1,095,000

4,106,250

سعر الكهرباء

$0.10

توفير الكهرباء في 5 اعوام

$301,125.00

تحليل كلفة الصيانة

تحليل كلفة الصيانة لمدة خمسة اعوام

مجانية

$18,500.00

تحليل مقارنة الكلفة الشاملة لمدة خمسة أعوام

انخفاض الكلفة لمدة خمسة اعوام

$319,625.00

حفظ الطاقة + توفير كلفة الصيانة

توفير الكهرباء لخمسة اعوام

3,011,250 kWh

حفظ الفحم  الحجري المعياري لمدة خمسة اعوام

كا: 0.1229 كيلو جرام من الفحم المعياري \ kWh

370,082.625كجم من الفحم الحجري المعياري

تقليل انبعاثات غاز ثاني اوكسيد الكربون لمدة خمسة اعوام (كجم)

3,011,250kWhX0.9590Kg/kWh=2,887,788.75Kg

تقليل انبعاثات غاز ثاني اوكسيد الكبريت لمدة خمسة اعوام (جم)

3,011,250kWhX0.3619×17.79×10g/kWh=193,870,327.612g

تقليل انبعاثات غاز النتروجين لمدة خمسة اعوام (جم)

3,011,250kWhX0.3619×8.77×10g/kWh=95,572,949.5875g


*المعلومات اعلاه للاطلاع فقط.
