1. معيار انارة مواقف السيارات ونوع المصابيح المقترحة

تصنيف مواقف السيارات	المستوى المرجعي	مستوى الإضاءة المعياري	مستوى التساوي المعياري	GR	Ra
النوع 1: اكبر من 400 قطعة	الارضية	30	200	50	20
النوع 2: 251 الى 400قطعة	الارضية	20	150	50	20
النوع3: 101 الى 250قطعة	الارضية	10	150	50	20
النوع 4: اقل او يساوي 100 قطعة	الارضية	5	75	50	20
المصابيح المقترحة	سلسلة لاميواي 2 فلود ليت، مصابيح السارية المرتفعة. سلسلة مصابيح الشوارع شوبوكس، سلسلة شريط الفلود ليت، مصابيح الشوارع، سلسلة مصابيح انارة المناطق فلود، مصابيح الشوارع سلسة مصابيح الحماية فلود، مصابيح الشوارع

II. حلول انارة الميادين:

المصابيح المعمول بها الانارة، كما هو موضح ادناه:

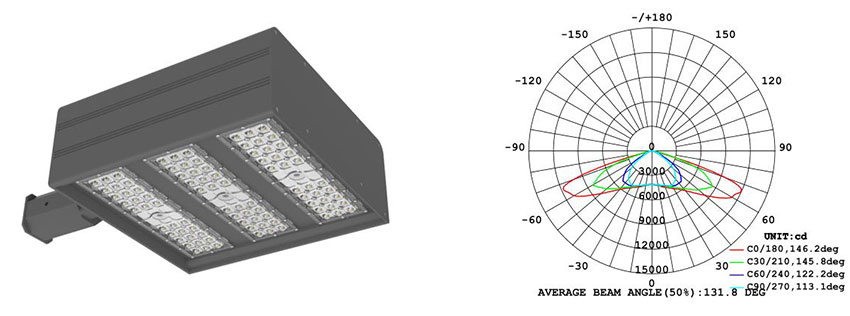

	مصابيح الشوارع شوبوكس	رقم الموديل.	YHL-ST-150(XH2)
الطاقة	150W	تدفق الاضاءة	≥15000Lm
الكفاءة	≥100Lm/W	زاوية الشعاع	1110*150°

وصف الحل:

ترتيب المصابيح: على جانبي موقف السيارات.

الابعاد: الطول 959.93م، العرض 866.74م، ارتفاع العمود 35م.

التكوين الاساسي: اجمالي 37 عمود انارة، كل عمود يحوي 2 من صندوق مصابيح الشوارع، في المنتصف مع 4 مصابيح. الاجمالي 98 مصباح.

الاسم	مخطط الرسم التوضيحي للقناديل
الرسم البياني

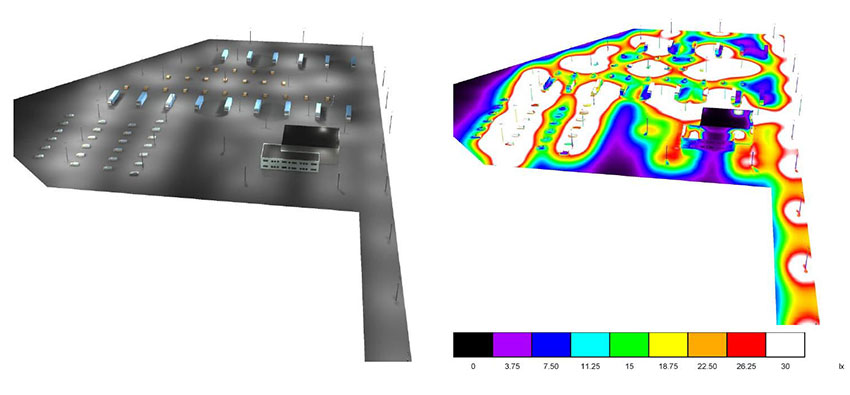

الاسم	تمثيل ثلاثي الابعاد	تمثيل الوان الضواء
الرسم البياني

الاسم	المقاييس الرمادي	خارطة الارقام
الرسم البياني
متوسط الإضاءة		24LX
الإضاءة القصوى		95lx

III、جدول تحليل الجدوى الاقتصادية

عنصر المقارنة	مصباح الشارع ليد شوبوكس قوة 150واط		400W HID
خصائص المنتج
عمر الخدمة	50,000 h		12,000 h
حماية البيئة	لا يحتوي على الزئبق ولا المواد الكيميائية السامة ولا اشعاعات ولا اشعة فوق بنفسجية.		.الزيبق والغازات الضارة، يحتاج الى إعادة تدوير
جهد الإقلاع	AC 100～277V		Above AC198V فوق AC198V
جودة الإضاءة	لا وهج ولا اهتزاز		اهتزاز, ووهج
تحليل كلفة الاستخدام
الطاقة (واط)		150	450
زمن الإضاءة (ساعة)		10
الكمية		100
استهلاك الطاقة لكل يوم		150	450
نسبة توفير الطاقة		57.14%
) نسبة استهلاك الطاقة في 5سنوات		273,750	821,250
سعر الكهرباء		$0.10
توفير الكهرباء في 5 اعوام		$54, 750.00
تحليل كلفة الصيانة
تحليل كلفة الصيانة لمدة خمسة اعوام	مجانية		$18,500.00
تحليل مقارنة الكلفة الشاملة لمدة خمسة أعوام
انخفاض الكلفة لمدة خمسة اعوام	حفظ الطاقة + توفير كلفة الصيانة
توفير الكهرباء لخمسة اعوام	547,500 kWh
حفظ الفحم الحجري المعياري لمدة خمسة اعوام	كا: 0.1229 كيلو جرام من الفحم المعياري \ kWh 67,287.75كجم من الفحم الحجري المعياري
تقليل انبعاثات غاز ثاني اوكسيد الكربون لمدة خمسة اعوام (كجم)	547,500kWh X 0.9590Kg/ kWh =525,052.5Kg
تقليل انبعاثات غاز ثاني اوكسيد الكبريت لمدة خمسة اعوام (جم)	547,500kWh X 0.3619×17.79×10 g/kWh =35,249,150.475g
تقليل انبعاثات غاز النتروجين لمدة خمسة اعوام (جم)	547,500kWH X 0.3619×8.77×10 g/kWh=17,376,,899.925g

*المعلومات اعلاه للاطلاع فقط.
