حلول انارة ملاعب كرة القدم

1. الحجم القياسي والاوصاف:

لعبة كرة القدم هي اقوي رياضة جماعية وتنافسية وهي اللعبة الاكثر شعبية في العالم. تاريخ تطور لعبة كرة القدم يمكن ان يفسر حيوية وتأثير اللعبة. طبقاً لاتحاد كرة القدم (الفيفا) طول ملعب كرة القدم هو 105-110م والعرض 68-75متر. إلى جانب ذلك، من اجل ضمان سلامة اللاعبين، ارضية المعلب والحواف الخارجية يجب ان لا تحوي اي عراقيل ضمن نطاق 5 امتار.

تطبيقات انارة ملاعب كرة القدم الخاصة بنا كالاتي:

سلسلة لاميواي 2 فلود ليت، مصابيح السارية المرتفعة.

سلسلة مصابيح الشوارع شوبوكس،

سلسلة شريط الفلود ليت، مصابيح الشوارع،

سلسلة مصابيح انارة المناطق فلود، مصابيح الشوارع

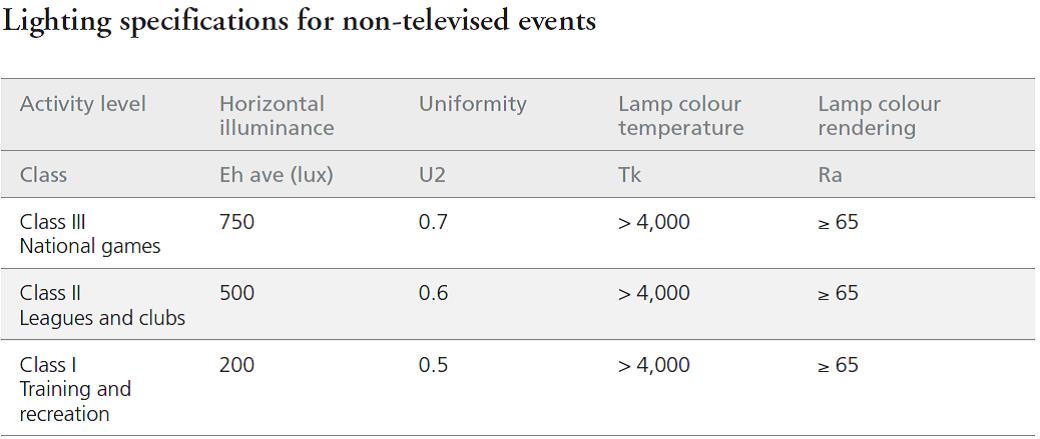

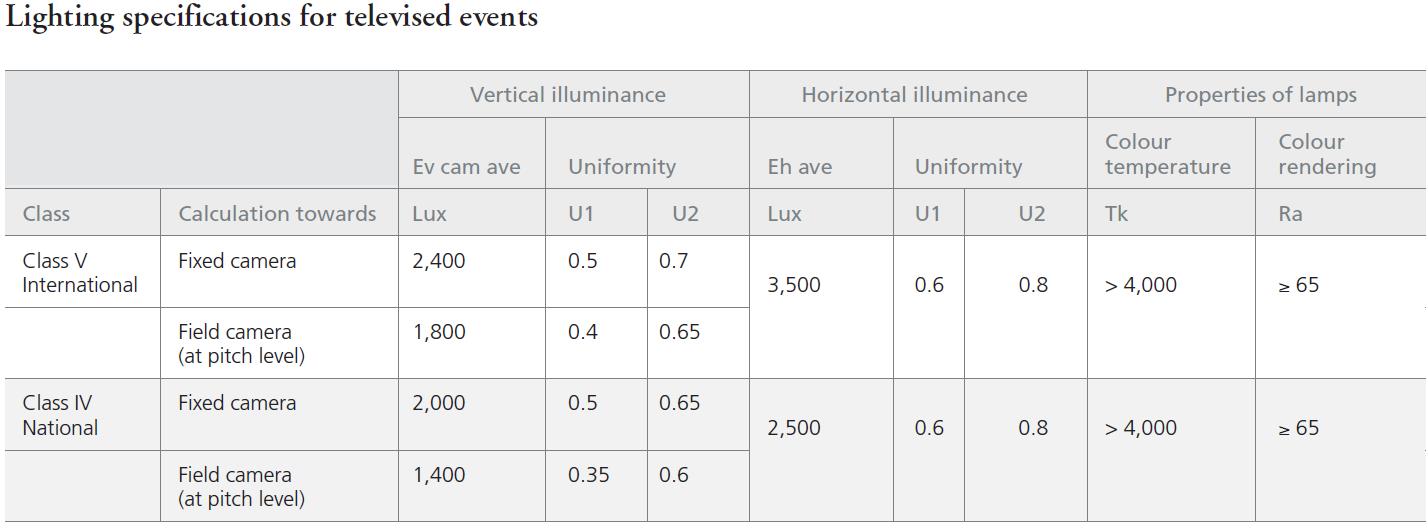

II. معيار انارة الملاعب طبقاً لاتحاد كرة القدم (الفيفا):

III. خمسة انواع من انظمة الانارة:

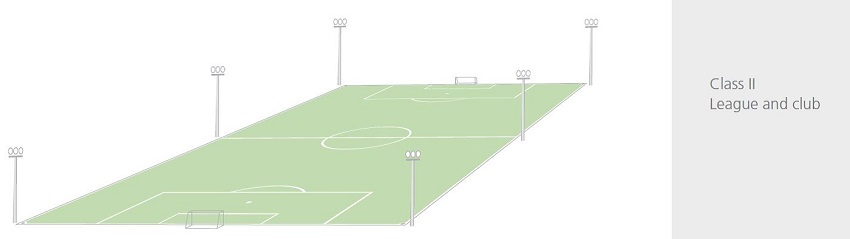

التصنيف: النوع 1، النوع 2 ، النوع 3، النوع 4، النوع 5،

1) النوع 1

2) النوع

3) النوع

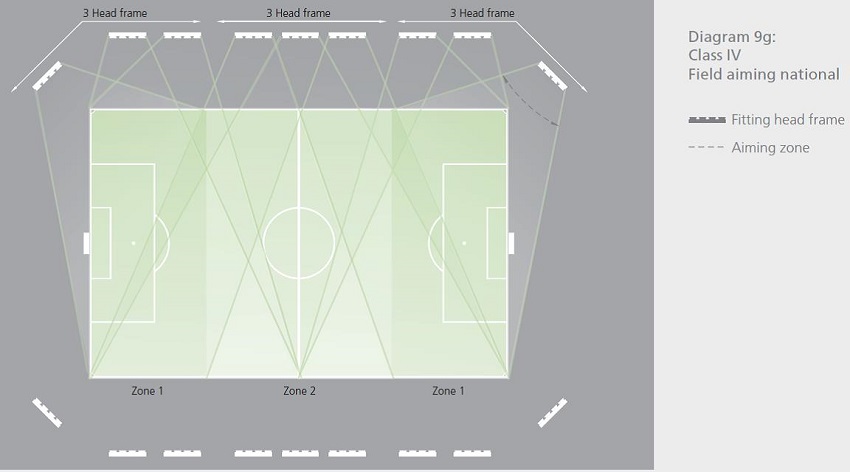

4) النوع

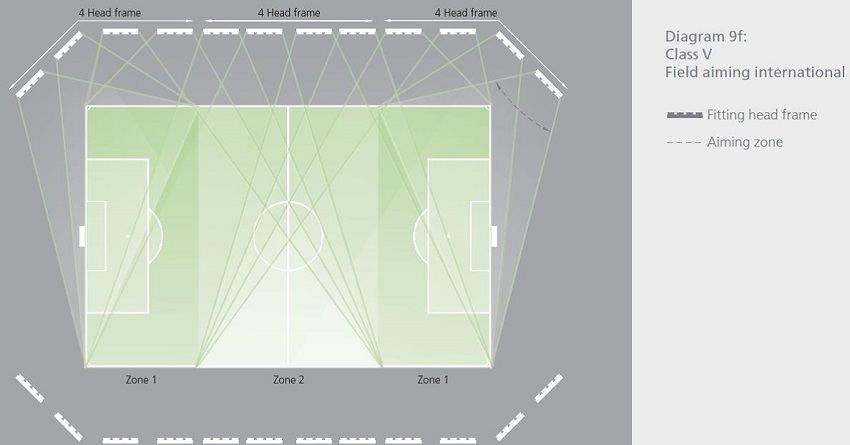

5) النوع

IV. حلول الانارة:

النوع 1. التدريب والاستجمام

المصابيح المعمول بها للإنارة, كما هو موضح ادناه:

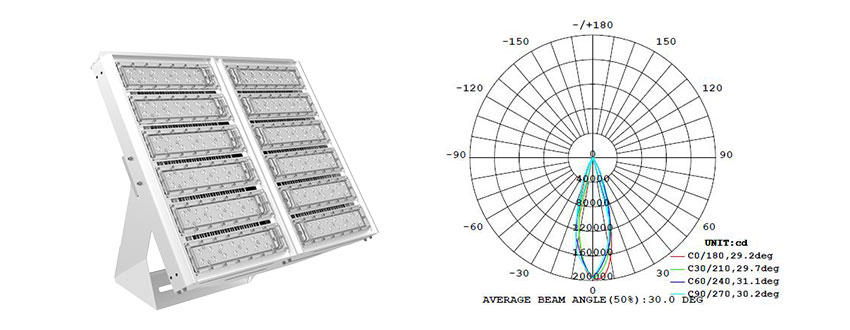

	مصباح LED السارية المرتفعة	رقم الموديل.	YHL-PO-400
الطاقة	400W	تدفق الاضاءة	≥48000Lm
الكفاءة	≥120Lm/W	زاوية الشعاع	30*30°

مخطط الحلول

ترتيب المصابيح: موقع تعليق الإضاءة على جانب الملعب. (مباراة الناشئين، تدريب المحترفين)

الابعاد: طول الملعب القياسي 100م، العرض 64م، ارتفاع التعليق 30.5م.

التكوين الاساسي:4 اعمدة إنارة، 16مصباح LED 400Wسارية مرتفعة على كل عمود. اجمالي 64 مصباح

الاسم	قائمة موانئ المصابيح	زاوية توزيع مصابيح الانارة
الرسم البياني

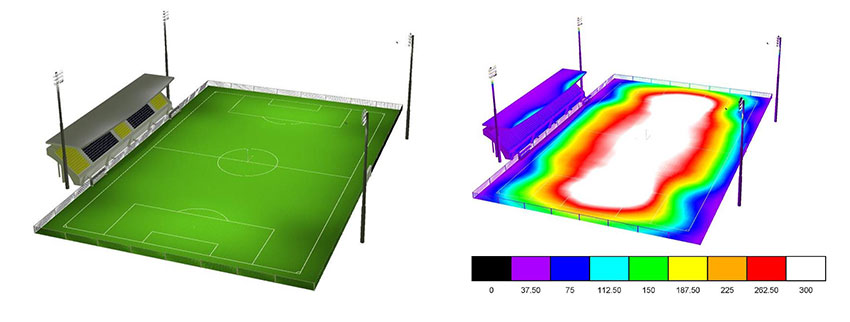

الاسم	تمثيل ثلاثي الابعاد	تمثيل الوان الضواء
الرسم البياني
الاسم	المقاييس الرمادي	خطوط التساوي
الرسم البياني
متوسط الإضاءة		244LX
الإضاءة القصوى		377lx
ادنى إضاءة		79lx
الانتظام		0.32

III、جدول تحليل الجدوى الاقتصادية

عنصر المقارنة	مصابيح الليد السارية المرتفعة قوة 400 واط	1000W HPSL
تحليل خصائص المصابيح
عمر الخدمة	50,000 h	12,000 h
حماية البيئة	لا يحتوي على الزئبق ولا المواد الكيميائية السامة ولا اشعاعات ولا اشعة فوق بنفسجية.	.الزيبق والغازات الضارة، يحتاج الى إعادة تدوير
جهد الإقلاع	AC 100～277V	فوق AC198V
جودة الإضاءة	لا وهج ولا اهتزاز	اهتزاز, ووهج
تحليل كلفة الاستخدام
الطاقة (واط)	400	1125
زمن الإضاءة (ساعة)	10
الكمية	100
استهلاك الطاقة لكل يوم	400	1125
نسبة توفير الطاقة	64.4%
نسبة استهلاك الطاقة في 5سنوات	730,000	1,231,875
سعر الكهرباء	$0.10
توفير الكهرباء في 5 اعوام	$50,187.50
تحليل كلفة الصيانة
تحليل كلفة الصيانة لمدة خمسة اعوام	مجانية	$18,500.00
تحليل مقارنة الكلفة الشاملة لمدة خمسة أعوام
انخفاض الكلفة لمدة خمسة اعوام	حفظ الطاقة + توفير كلفة الصيانة
توفير الكهرباء لخمسة اعوام	501,875 kWh
حفظ الفحم الحجري المعياري لمدة خمسة اعوام	كا: 0.1229 كيلو جرام من الفحم المعياري \ kWh 61.680.4375 كجم من الفحم الحجري المعياري
تقليل انبعاثات غاز ثاني اوكسيد الكربون لمدة خمسة اعوام (كجم)	501，875kwh X0.9590Kg/kWh=481,298.125Kg
تقليل انبعاثات غاز ثاني اوكسيد الكبريت لمدة خمسة اعوام (جم)	501，875 kWh X0.3619×17.79×10 g/kWh =32,311,721.2687g
تقليل انبعاثات غاز النتروجين لمدة خمسة اعوام (جم)	501，875kwh X0.3619×8.77×10 g/kWh=15,928,824.9312g

*المعلومات اعلاه للاطلاع فقط.
