I .Beleuchtungsaufbau

1. Standard der Flughafenbeleuchtung

Einsatzgebiet

Referenzebene und Höhe

Standard der Beleuchtungsstärke

Wert (lx)


Gleichförmigkeit der horizontalen Beleuchtungsstärke

GR

Ra

Horizontal

Vertikal

Einsatzgebiet

Bodenfläche

20

30

0.25

_

20

Flugzeugparkplatz privater Flugzeuge

Bodenfläche

30

30

0.30

50

60

Arbeitsbereich Flughafen

Bodenfläche

10

_

0.25

_

20

Wartungsbereich

Nutzebene

200

_

0.50

45

60



2.Standard der Hafenbeleuchtung

Einsatzgebiet

Referenzebene und Höhe

Standard der horizontalen Beleuchtungsstärke

Wert (lx)


Gleichförmigkeit der horizontalen Beleuchtungsstärke

GR

Ra

Hafen

Allgemeine Fracht

Bodenfläche

15

0.25

50

20

Trockenmassengut

Bodenfläche

10

0.25

50

20

Flüssige Massengüter

Bodenfläche

15

0.25

50

20

Container

Bodenfläche

20

0.25

50

20

Rollende Ladung

Bodenfläche

50

0.25

50

20

Lagerplatz

Allgemeine Fracht

Bodenfläche

15

0.25

50

20

Trockenmassengut

Bodenfläche

3

-

-

20

Container

Bodenfläche

20

0.25

55

20

Lageranlage

Bodenfläche

5

-

-

20

Container Gebiet Tür

Bodenfläche

100

0.40

45

20

Rollende Fracht

Bodenfläche

30

0.40

55

20

Hafenstraße

Hauptstraße

Bodenfläche

15

0.40

-

20

Nebenstraße

Bodenfläche

10

0.25

-

20

Eisenbahnlinie

Bodenfläche

10

0.25

-

20


Hinweis:
1. Geschäftige große Containerhäfen an der Küste können die Standardwerte der Beleuchtungsstärke verbessern.
2. Ein hohes Maß an Automatisierung unbeaufsichtigter Bereiche verringern den Standard der Beleuchtungsstärke.



II .Beleuchtungslösungen Flughafen




Verwendbare Beleuchtungen für den Einsatz, wie unten dargestellt:



LED-Hochmastleuchte


Modell-Nr.

YHL-PO-600

Leistung

600W

Lichtstrom:

≥66000Lm

Effizienz

≥110Lm/W

Abstrahlwinkel

30*30°



Lösungsskizze
Anordnung der Leuchten: Seitliche Anordnung am Dach.
Abmessungen des Standorts: Flughafen Wartungsbereich, Länge: 228. 6 m, Breite: 89.25 m, Installationshöhe 25 m.
Basiskonfiguration: Insgesamt: 3 Flugzeugparkplätze, jede Tragfläche mit 3 Stk. 600 W LED-Hochmastleuchten. Insgesamt: 18 Stk..


Name

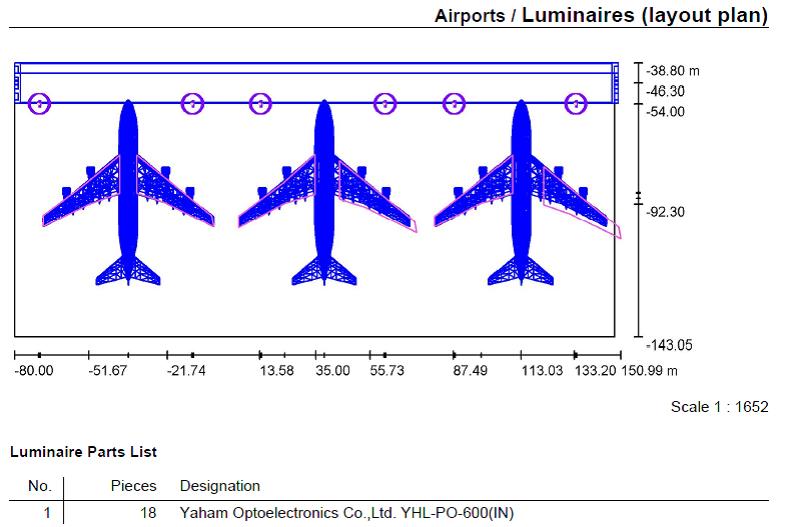

Layoutplan Leuchten

Darstellung

Name

3D-Rendering

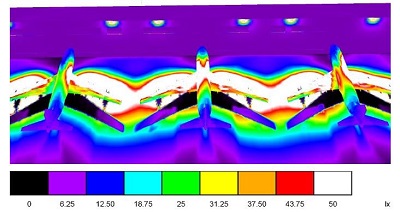

Falschfarbendarstellung

Darstellung

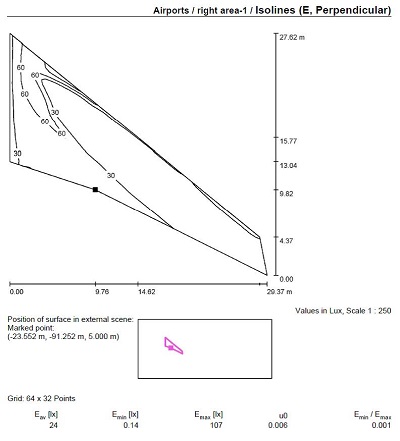

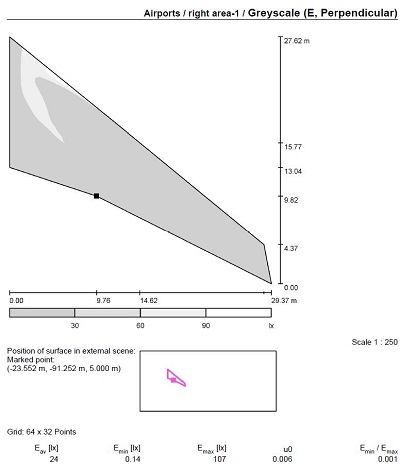

Name

Graustufen

Isolinien

Darstellung

Durchschnittlich Beleuchtungsstärke

24lx

Maximale Beleuchtungsstärke

107lx

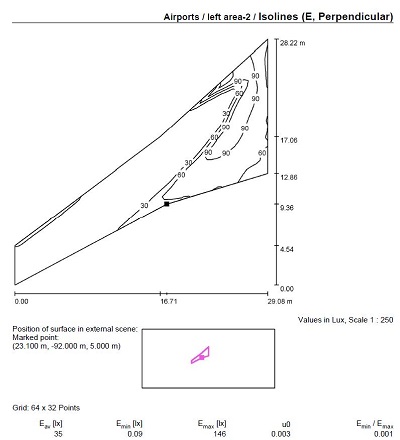

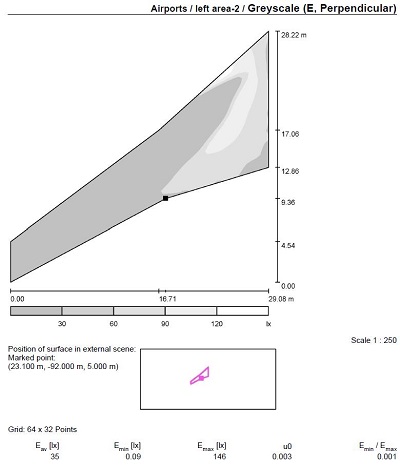

Name

Graustufen

Isolinien

Darstellung

Durchschnittliche Beleuchtungsstärke

35lx

Maximale Beleuchtungsstärke

146lx


III. Tabelle Wirtschaftlich keitsbetrachtung

Vergleichselemente

600 W LED-Hochmastleuchte

2000 W HPSL

Produkteigenschaften

Lebensdauer

50.000 Std.

12.000 Std.

Umweltschutz

Kein Quecksilber, keine giftigen Chemikalien, keine Strahlung, kein UV

Quecksilber, schädliche Gase, Recycling nötig

Startspannung

100 ~ 277V AC

Über 198 V AC

Lichtqualität

Kein Flimmern, keine Blendung

Flickern, Blendung

Analyse der Betriebskosten

Leistungsaufnahme (W)

600

2250

Leuchtdauer (Std.)

10

Menge

100

Energieverbrauch pro Tag

kWh

600

2250

Energiesparquote

73.3%

Energieverbrauch von 5 Jahren

kWh

1.095.000

4.106.250

Strompreis

0,10$

Energieeinsparung über 5 Jahre

301.125,00 $

Analyse der Wartungskosten

5 Jahre Wartungskosten

Kostenfrei

18.500,00 $

5 Jahre umfassende Kostenvergleichsanalyse

Reduzierung der Kosten für 5 Jahre

Energieeinsparung + Wartungskosteneinsparung

319.625,00 $

Energieeinsparung über 5

Jahre (kWh)

3.011.250 kWh

Einsparung Standard-Kohle über 5 Jahre (kgce)

Wie folgt: 0,1229 kg Standard-Kohle/kWh

370.082,625 kg Standard-Kohle

Reduzierung der CO2-Emissionsbelastung über 5 Jahre (kg)

3.011.250 kWh x 0.9590 kg/kWh = 2.887.788,75kg

Reduzierung der SO2-Emissionsbelastung über 5 Jahre (g)

3.011.250 kWh  x  0,3619 × 17,79 × 10 g/kWh = 193.870.327,612 g

Reduzierung der NOx-Emissionsbelastung über 5 Jahre (g)

3.011.250kWh  x 0,3619 × 8,77 × 10 g/kWh = 95.572.949,5875 g

*Die oben genannten Daten dienen nur für Ihre Referenz.
