Anwendungslösungen für Fußballfelder

I. Standardgröße & Beschreibungen:


Fußball ist ein kollektives und stark gegnerbezogenes Spiel, es ist sehr beliebt in der Welt. Die Entwicklungsgeschichte des Fußballs kann vollständig seine Vitalität und seinen Einfluss erklären. Laut FIFA ist die Länge eines Fußballplatzes 105-110 m und die Breite 68-75 m. Zusätzlich, um die Sicherheit der Athleten nicht zu gefährden, dürfen die Grundlinien und die äußeren Seitenlinien keine Hindernisse im Abstand von mind. 5 m aufweisen.
Fußballplatz bei Einsatz unserer Leuchten wie unten dargestellt:
Lumiway ‖-Serie Flutlicht, Hochmast-Flutlicht;
Shoebox-Serie Straßenleuchte;
T-BAR-Serie Flutlicht, Straßenleuchte;
AreaLite-Serie Flutlicht, Straßenleuchte.



II. Standard der FIFA für Fußballfeldbeleuchtungen:



III. Fünf Klassen von Beleuchtungsanlagen:

Klassifizierung: Klasse Ⅰ、Klasse Ⅱ、Klasse Ⅲ、Klasse Ⅳ und Klasse Ⅴ;

1) Klasse Ⅰ


2) Klasse II


3)Klasse


4)Klasse


5)Klasse





IV. Beleuchtungslösungen:

Klasse Ⅰ. Training und Erholung


Verwendbare Beleuchtungen für den Einsatz, wie unten dargestellt:


LED Highmast Light

Model No.

YHL-PO-400

Power

400W

Luminous Flux

≥48000Lm

Efficiency

≥120Lm/W

Beam Angle

30*30°

Lösungsskizze
Leuchten-Anordnung: Montageposition der Leuchtkörper am Feld. (Amateur、Professionlles Training)
Abmessungen des Standorts: Standard-Feldlänge: 100 m, Breite: 64 m, Montagehöhe: 30,5 m.
Grundlegende Konfiguration: 4 Lichtmasten, 16 Stk. an jedem Mast x 400 W LED-Hochmastenleuchten. Insgesamt: 64 Stk.


Name

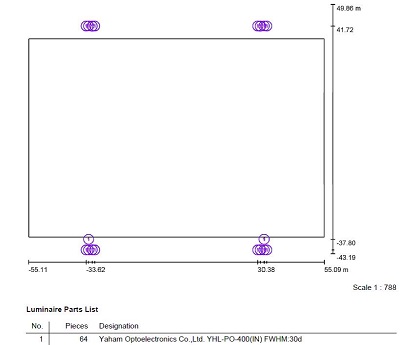

Liste der Flutlichtmasten

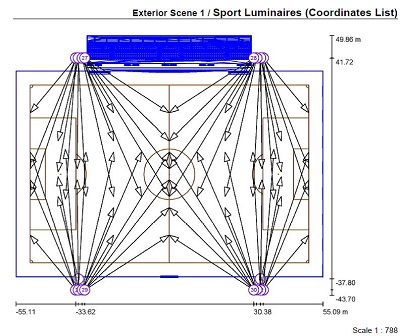

Beleuchtungsstärke und Abstrahlwinkel der Leuchten

Darstellung

Name

3D-Rendering

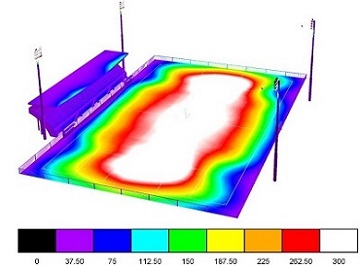

Falschfarbendarstellung

Darstellung

Name

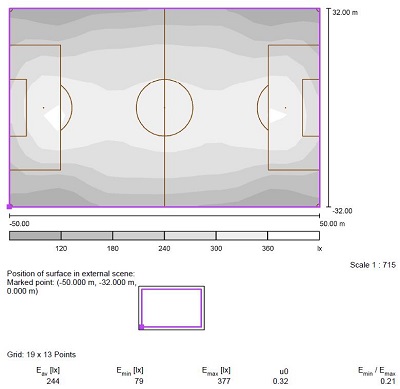

Graustufen

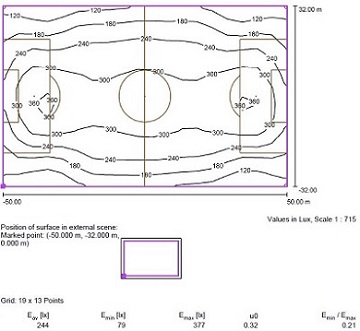

isolinien

Darstellung

Durchschnittliche Beleuchtungsstärke

244LX

Maximale Beleuchtungsstärke

377lx

Minimale Beleuchtungsstärke

79lx

Gleichförmigkeit

0.32


V .Tabelle Wirtschaftlichkeitsbetrachtung


Vergleichselemente

400 W LED-Hochmastenleuchte

1000 W HPSL

Analyse der Charakteristika der Leuchten

Lebensdauer

50.000 Std.

12.000 Std.

Umweltschutz

Kein Quecksilber, keine giftigen Chemikalien, keine Strahlung, kein UV

Quecksilber, schädliche Gase, Recycling nötig

Startspannung

100 ~ 240 V AC

Über 198 V AC

Lichtqualität

Kein Flimmern, keine Blendung

Flickern, Blendung

Analyse der Betriebskosten

Leistungsaufnahme (W)

400

1125

Leuchtdauer (Std.)

10

Menge

100

Energieverbrauch pro Tag

kWh

400

1125

Energiesparquote

64.4%

Energieverbrauch von 5 Jahren

kWh

730,000

1,231,875

Strompreis

$0.10

Energieeinsparung über 5 Jahre

$50,187.50

Analyse der Wartungskosten

5 Jahre Wartungskosten

Kostenfrei

18.500,00 $

5 Jahre umfassende Kostenvergleichsanalyse

Reduzierung der Kosten für 5 Jahre

Energieeinsparung + Wartungskosteneinsparung

68.687,500 $

Energieeinsparung über 5

Jahre (kWh)

501.875 kWh

Einsparung Standard-Kohle über 5 Jahre (kgce)

Wie folgt: 0,1229 kg Standard-Kohle/kWh

61.680,4375 kg Standard-Kohle

Reduzierung der CO2-Emissionsbelastung über 5 Jahre (kg)

501.875 kWh  x  0,3619 × 17,79 × 10 g/kWh = 481.298,125 g

Reduzierung der SO2-Emissionsbelastung über 5 Jahre (g)

501.875 kWh  x  0,3619 × 17,79 × 10 g/kWh = 32.311.721,2687 g

Reduzierung der NOx-Emissionsbelastung über 5 Jahre (g)

501.875 kWh  x 0,3619 × 8,77 × 10 g/kWh = 15.928.824,9312 g


*Die oben genannten Daten dienen nur für Ihre Referenz.
